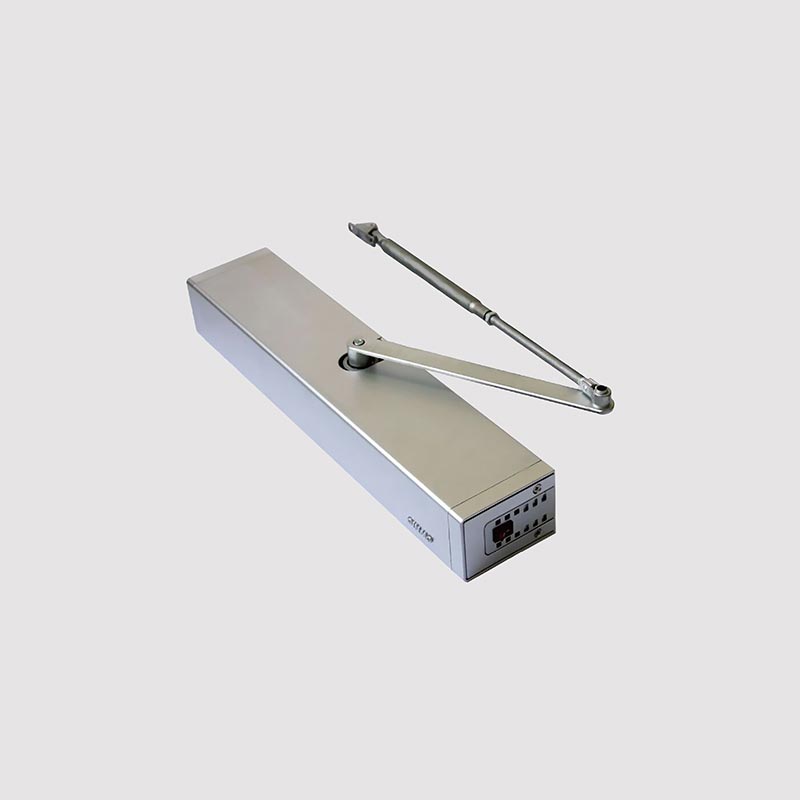

300 կգ Automatic Swing Operator

OWNIC-ը Չինաստանում գործող արտադրող է, որը կարող է մատակարարել բարձրորակ 300 կգ քաշով ավտոմատ ճոճվող օպերատորներ: 150 կգ կշռող մոդելի համեմատ՝ այս ճոճվող դռների օպերատորն առաջարկում է բարձր արդյունավետություն քամու դիմադրության, բարձր հաճախականության շահագործման և բարձր ոլորող մոմենտների կառավարման առումով՝ այն իդեալականորեն հարմարեցնելով արդյունաբերական դռների համակարգերին:

Տեխնիկական տվյալներ:

Ինչպե՞ս է աշխատում 300 կգ քաշով ավտոմատ ճոճվող օպերատորը:

1. Ձկան ազդանշան. դռան բացումը կարող է գործարկվել տարբեր մեթոդներով, ինչպիսիք են ինֆրակարմիր կամ միկրոալիքային սենսորները, ձեռքով սեղմման կոճակները, մուտքի կառավարման համակարգերը և այլն:

2. Կառավարման համակարգի մշակում. ազդանշան ստանալուց հետո վերահսկիչը գնահատում է մուտքագրումը, ստուգում է, որ բացման պայմանները բավարարված են և հրաման է տալիս շարժական համակարգը ակտիվացնելու համար:

3. Շարժիչով շարժվող մեխանիկական թև. բարձր հզորությամբ շարժիչը ակտիվանում է և, օգտագործելով նվազեցման մեխանիզմ՝ կայուն ոլորող մոմենտ ստեղծելու համար, շարժման մեջ է մղում մեխանիկական թեւը կամ կապող համակարգը:

4. Դռների բացման գործընթաց. մեխանիկական թեւը մղում է դուռը պտտվելու իր ծխնիների շուրջ՝ բացելով այն նախապես սահմանված անկյան տակ: Այս գործընթացը օգտագործում է «փափուկ մեկնարկի» մեխանիզմ՝ կանխելու հանկարծակի ցնցումները՝ ապահովելով, որ նույնիսկ ծանր 300 կգ քաշով դուռը սահուն բացվի:

5. Բաց վիճակում պահելը. դուռը մնում է բաց վիճակում որոշակի տևողությամբ, որը կարգավորելի է:

6. Ավտոմատ փակման գործընթաց. կառավարման համակարգը հրաման է տալիս փակել դուռը; շարժիչը հակադարձում է ուղղությունը, և դուռը դանդաղ փակվում է, որպեսզի չխփեն կամ հարվածեն, դրանով իսկ ապահովելով անվտանգ շահագործում նույնիսկ ծանր դռների դեպքում:

Որո՞նք են տեղադրման եղանակները 300 կգ քաշով ավտոմատ ճոճվող դռան օպերատորի համար:

Ծանր դռների պանելների վարման հետ կապված հատուկ պահանջների պատճառով 300 կգ ավտոմատ ճոճվող դռների օպերատորը մեծ պահանջներ է դնում տեղադրման կառուցվածքների, բեռի բաշխման և տարածական դասավորության վրա: Տեղադրման երեք հիմնական եղանակ կա, որոնցից յուրաքանչյուրը համապատասխանում է տարբեր ճարտարապետական ​​պայմաններին, դռների տեսակներին և դիզայնի պահանջներին. Ծրագրի խորհրդատվության փուլում մենք կվերլուծենք ձեր կոնկրետ իրավիճակը և կտրամադրենք համապատասխան առաջարկություններ:

I. Վերևում տեղադրված կապի տեսակը

Ճոճվող դռների օպերատորների համար սա տեղադրման ամենատարածված և ճկուն մեթոդն է: Հիմնական շարժիչային միավորը տեղադրված է պատի կամ ճառագայթի վրա, անմիջապես դռան վերնագրի վերևում: Բարձր ամրության կապող թեւը միանում է շարժիչի ելքային լիսեռին մի ծայրով, մինչդեռ մյուս ծայրը կախված է դռան տերևի վերին հատվածին: Դռան տերևը պտտվում է իր սկզբնական ծխնիների շուրջ՝ վերացնելով առկա դռների առանցքները փոխարինելու անհրաժեշտությունը:

Առավելությունները:

Վերանորոգման համար հարմար. չի պահանջում հատակի ձևափոխում, ինչը այն դարձնում է իդեալական գոյություն ունեցող շենքերի արդիականացման համար:

Հեշտ սպասարկում. հիմնական միավորը բաց է, ինչը թույլ է տալիս ստուգել և վերանորոգել առանց դուռը հանելու:

Ցածր արժեքը. Չի պահանջում ներկառուցված բաղադրիչներ կամ բարդ ինժեներական աշխատանքներ:

Տեղադրման պահանջներ.

Դռան վերնամասը պետք է կառուցված լինի ամուր բետոնից կամ պողպատից. թեթևաչափ պողպատե շրջանակը խստիվ արգելված է: Մաքուր գլխամասը պետք է լինի ≥ 2100 մմ, իսկ կապող թևի մոնտաժային անցքերը պետք է նախապես փորված լինեն դռան տերևի վերին հատվածում:

II. Վերևում տեղադրված հանդերձանքի վրա հիմնված տեսակը

Եթե ​​ձեր նախագիծը պահանջում է բարձր ճշգրտություն կամ հերմետիկության բարձր մակարդակ, մենք կարող ենք խորհուրդ տալ տեղադրման այս մեթոդը: Շարժիչը և կրճատման փոխանցումատուփը ինտեգրված են վերին առանցքային մոնտաժում: Դռան տերևը տեղադրվում է հատուկ կրող ծխնիների միջոցով, որոնք տեղադրված են վերին և ստորին առանցքային վարդակների մեջ; Շարժիչը ուղղակիորեն վարում է վերին առանցքային լիսեռը, դրանով իսկ պտտելով ամբողջ դռան տերևը:

Առավելությունները:

Հարթ շահագործում. ոչ մի ճոճվող կապող թև ապահովում է դռան տերևի կայունությունը և ճոճանակներից զերծ:

Գերազանց հերմետիկություն. սովորաբար օգտագործվում է մաքուր սենյակներում և լաբորատորիաներում; երբ զուգակցվում է կնքման շերտերի հետ, այն հասնում է հերմետիկության բարձր աստիճանի:

Էսթետիկ պարզություն. ոչ մի բաց կապող թեւ չի բերում ավելի մաքուր, ավելի պարզ տեսողական տեսք:

Բեռի բարձր բաշխում. դռան քաշը կիսվում է վերին և ստորին առանցքների միջև՝ երկարացնելով ծխնիների կյանքը:

Տեղադրման պահանջներ.

Պահանջում է նոր դռան բացվածքի կառուցում կամ առկա բացվածքի ամբողջական կառուցվածքային վերանորոգում: Ներքևի առանցքային վարդակի հիմքի ափսեը պետք է տեղադրվի հատակին, իսկ կրող պողպատե թիթեղը պետք է տեղադրվի վերին կառուցվածքում: Դռան տերևն ինքնին պահանջում է հատուկ կտրված կենտրոնական բացվածք՝ վերին առանցքային լիսեռը տեղավորելու համար: Այս մեթոդին պետք է զգուշությամբ մոտենալ գոյություն ունեցող կառույցների հետ կապված վերանորոգման ծրագրերում և նման դեպքերում խորհուրդ չի տրվում:

III. Ներգետնյա հիդրավլիկ համակարգ

Սա թաքնված լուծում է, որը նախատեսված է բարձրակարգ առևտրային կայանքների և միջավայրերի համար, որոնք չունեն վերևի կառուցվածքային տարրեր: Հիդրավլիկ մխոցը և շարժիչը ինտեգրված են գետնին ներկառուցված պատյանում; Հրման ձողը հատակից դեպի վեր է ձգվում, որպեսզի միանա դռան տերևի ստորին եզրին, ինչի հետևանքով դուռը բացելիս դուրս է պտտվում իր հիմքից:

Առավելությունները:

Լիովին թաքնված. վերևում տեսանելի սարքավորումներ չկան՝ դրանով իսկ պահպանելով շենքի ճակատի գեղագիտական ​​ամբողջականությունը:

Հարմար է առանց ճառագայթների կառուցվածքների. Իդեալական է ապակե վարագույրի պատերով կամ կախովի գիպսաստվարաթղթե առաստաղներով տարածքների համար:

Ընդլայնված առիթի զգացում. հաճախ օգտագործվում է շքեղ մանրածախ խանութների, թանգարանների և մասնավոր վիլլաների մուտքերի համար՝ մեծ, հանդիսավոր էֆեկտ ստեղծելու համար:

Տեղադրման պահանջներ.

Գետնի մակերեսը պահանջում է խրամուղիների և նախնական ներկառուցման աշխատանքներ. պատրաստի մակերեսը պետք է ենթարկվի ջրամեկուսացման՝ ջրի կուտակման հետևանքով առաջացած կոռոզիան կանխելու համար: Անսարքության դեպքում մուտքի կափարիչը պետք է բարձրացվի տեխնիկական սպասարկում իրականացնելու համար, ինչը կարող է համեմատաբար անհարմար լինել: Ավելին, այս համակարգը պահանջում է խիստ պահանջներ հատակի հարթության և հարթության վերաբերյալ: Եթե ​​ձեր նախագիծը հատկապես բարձր առաջնահերթություն է տալիս գեղագիտությանը և պայմանով, որ տեղանքի պայմանները համատեղելի են, ապա տեղադրման այս մեթոդը հիանալի ընտրություն է:

ՀՏՀ

Հարց. Ո՞րն է շահագործման սկզբունքների հիմնարար տարբերությունը 300 կգ-անոց ճոճվող դռան օպերատորի և 150 կգ-անոց մոդելի միջև:

A. Հիմնական գործառնական տրամաբանությունը նույնական է. սակայն, ապարատային ավելորդությունը զգալիորեն տարբերվում է:

Շարժիչ. 300 կգ կշռող ավտոմատ ճոճվող դռան օպերատորի շարժիչն ունի ավելի մեծ հզորություն և ավելի հաստ ջերմատախտակներ:

Փոխանցման նյութ. 300 կգ կշռող միավորի համար պահանջվում են ամբողջությամբ պողպատից պատրաստված մեխանիզմներ՝ վիթխարի կտրող ուժերին դիմակայելու համար:

Զսպանակային ամրություն. Երբ հագեցած է դռների փակման գործառույթով, 300 կգ ճոճվող դռան օպերատորի ներքին վերադարձի զսպանակի ճնշումը 2-ից 3 անգամ ավելի մեծ է, քան ստանդարտ ագրեգատների ճնշումը:

Հարց. Ինչու՞ է 300 կգ ճոճվող դռան օպերատորի բացման արագությունը համեմատաբար դանդաղ:

A: Դա պայմանավորված է ֆիզիկական կինետիկ էներգիայի կառավարմամբ; եթե 300 կգ-անոց դուռը շատ արագ շարժվի, ապա դրա ստեղծած կինետիկ էներգիան անվտանգության զգալի վտանգ կստեղծի:

Ծանր աշխատանքային ստորաբաժանումները առաջնահերթություն են տալիս գործառնական կայունությանը բարձր ոլորող մոմենտով, այլ ոչ թե բաց արագությամբ, որպեսզի ապահովեն դռան շարժման ցանկացած կետում ակնթարթորեն կանգ առնելու հնարավորությունը:
